工控機主板的性能和穩定性影響著儀器儀表控制的精準性，進而影響整個系統的運行效能，東田工控在該領域產品選型中，有著豐富經驗，本文為大家介紹一個室內實驗室環境下儀器儀表控制集成設備的選型解決方案。
一、客戶訴求
產品類型：需要工控機主板，把主板嵌入在設備中，尺寸不要超過140*140
性能：10-12代主板，16G內存，功耗在60-100W
端口：4個485，網口1個，USB標準2個
電源：24V供電
二、應用場景

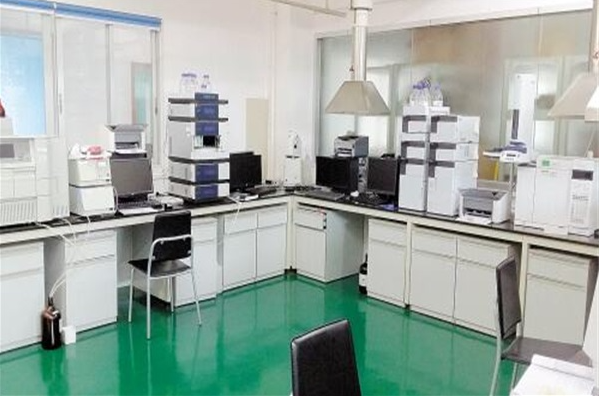

應用場景：室內實驗室環境，一般都是專門的空調房，無振動
具體應用：做儀器儀表控制，做集成設備，即需要把單主板固定在設備中
三、東田選型流程
（一）選型關鍵提取
1.單板尺寸不要超過140*140 ；
2.10-12代性能；
3.支持4個485以及供電需要。
（二）關鍵要素分析
1.客戶需要做集成設備，因此首先要滿足尺寸需求，工控機主板一般分為5種類型：
①ATX板：305mmx244mm
②MICO-ATX板：244*244mm
③Mini-ITX板：177*177mm
④3.5寸板：146mm*102mm
⑤2.5寸板：63.5*63.5mm
2.按照以上主板尺寸，我們確認推薦3.5寸單主板，再鎖定12代性能的主板
3.一般工控機主板上會帶有2個可調串口，4個RS485串口也可通過多種方式如轉接線實現
?。ㄈ┓桨复_認

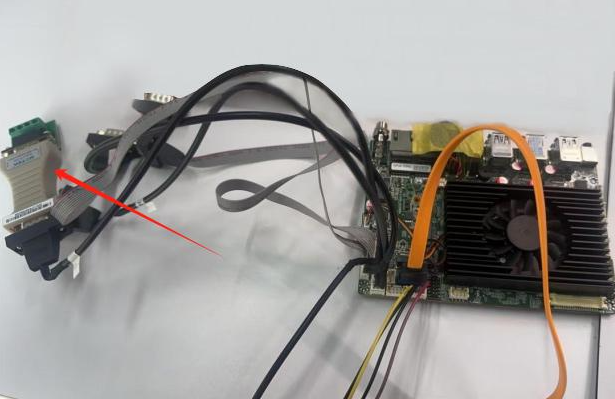

根據以上關鍵要素，東田工程師為客戶推薦了嵌入式工控機主板，配置：板載I5-1235U /16G內存/500G SSD/24V適配器，串口方面，用4個RS 232轉接RS 485轉接頭，如下圖所示：
?。ㄋ模﹤溥x方案

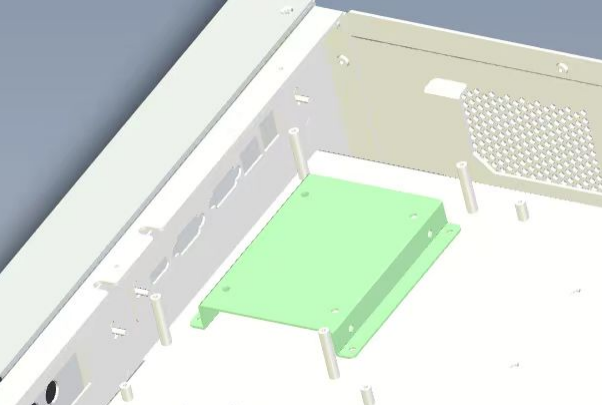

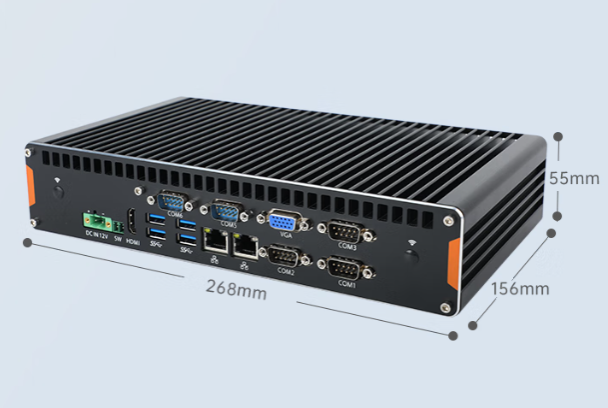

東田工程師在與客戶溝通協調過程中，發現客戶還有為主板做外殼結構的需求，東田可提供結構定制服務，同時，工程師也為客戶推薦了一款嵌入式工控機整機產品【DTB-3092-1135】，配置：11代I5-1135G7，供客戶備選。
?。ㄎ澹┓桨笢y(cè)試
客戶最終選取了3.5寸工控機主板+結構定制的方案，東田提供樣品供客戶免費測試，在客戶實際應用場景下進行模擬跑分，測試穩定性和性能，最終發現該產品滿足客戶需求，已進入測試環節。
四、結語
東田工程師在工控機主板選型過程中，能精準提取客戶的關鍵訴求、深入分析各類關鍵要素，并精心推薦合適方案，為客戶需求提供支持，東田將持續為市場提供更多工控解決方案，如有需求，歡迎致電東田客服咨詢。
