大家可能更為熟悉的是研華的4u19寸工控機，對于研華嵌入式工控機怎么樣不太了解，那么我今天就來給大家介紹一下研華嵌入式工控機怎么樣。
接下來通過一個物流分揀的案例，來和大家詳細說明介紹。
目的：為適應物流業信息化建設的需要，在物流分揀配送中心區域進行設備、人員和貨物的信息管理，并對設備運行、人員運行和貨物狀態信息進行集中遠程監控。

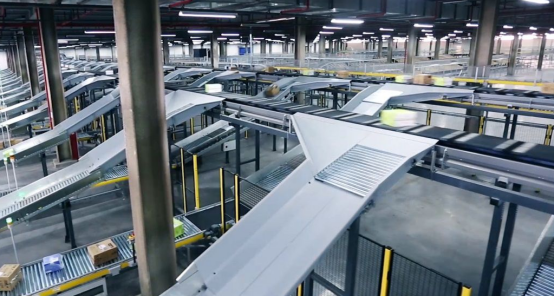

（物流分揀）
項目背景
1）根據物流配送分揀中心的設備數量及分布、人員操作流程、貨物分揀結果及趨勢，提供一套完整的監控管理解決方案。
2）在每個貨物分揀段設置一套開關按鈕箱，方便操作人員對分解過程中出現的問題和故障進行反饋。監控系統記錄現場實際情況，采集數據，反饋給監控信息中心，并以LED顯示屏方式顯示。

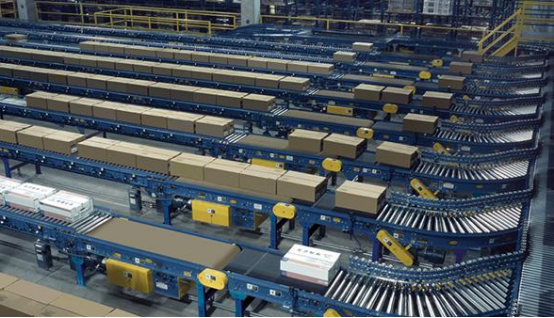

?。ㄎ锪鞣謷?/span>
系統實施目標
為加強對人員、設備、貨物等問題的管理，物流分揀已由單純的人工方式轉變?yōu)樾畔⒒绞剑栽鰪?qiáng)對問題的應對能力，提高響應時間和效率。為集中遠程監控提供設備整體運行、人員操作和貨物狀態信息，實現遠程可視化和可控的整體管理。
系統描述
一、系統架構
現場監控站的工業監控計算機和分布式數據采集器/控制器構成物流分揀中心的核心數據聚合、處理和控制方案?，F(xiàn)場監控站通過內部局域網與遠程信息中心服務器交互，實現現場處理、存儲、遠程監控、可控、可調、透明管理等任務。。
2.系統詳細信息
1）現場監測站主控制器采用研華嵌入式工控機UNO-2174G。整個方案采用基于rs-485總線的分布式數據監控模塊實現。工控機配備英特爾Ceyang雙核CPU、8G內存和5000G硬盤，作為信息聚合、數據處理和與中央服務器通信的通信管理主機。

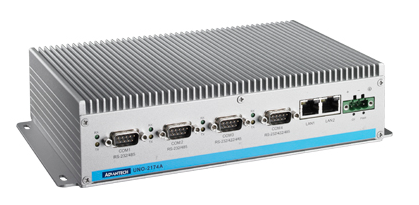

?。║NO-2174G）
2）基于RS-485總線的分布式數據監控模塊由研華16路數字量采集器ADAM-4055完成。監控現場開關按鈕狀態，控制聲光報警燈，集中監控管理。
3）因?yàn)楝F(xiàn)場模塊較多，且保證了響應速度和通信穩定性，在通信中增加了EKI-1524，并通過4個串行口分組傳輸監控模塊。
總結
一、研華可以提供一個集數據采集、通信和通信監控管理的整體方案。
二、因?yàn)榉植际絉S-485模塊對開關按鈕箱、聲光報警器、串行服務器的EKI-1524配置進行嚴密監控和管理。總體上具有綜合監控、分銷/集團化管理的特點。同時，該結構節省了用戶布線成本，降低了施工難度。
三、另外，通信管理器UNO-2174G起到了現場集中管理的作用，避免了由于網絡故障導致的監控和數據備份/恢復的正常實施問題，增強了系統的完整性。
